一，功能，規整填料支承裝置是塔內填料層的重要支撐結構，其主要功能包括：

1.支撐作用：確保填料層在塔內穩定不塌落，承受填料及操作過程中的各種載荷。

2.分布作用：優化氣體和液體的流動分布，減少局部阻力，提高傳質效率。

3.穩定性：保證在塔內不同工況下，支承裝置及填料層的穩定運行。

二，類型，規整填料支承裝置主要有以下幾種類型：

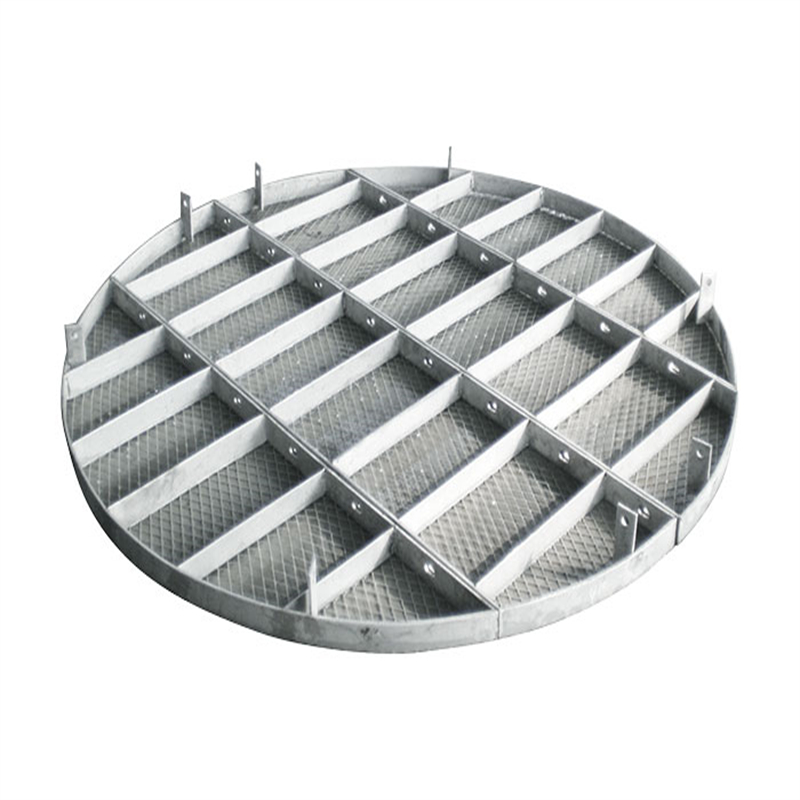

1.柵板型支承裝置：

柵格板通常由若干扁鋼組焊成形，柵板間距一般為散堆填料環外徑的0.6～0.8倍。柵格形支承裝置多分塊制作，每塊寬度約為300~400mm，可以通過人孔進行裝卸。柵板支承結構簡單，強度較高，特別適合規整填料的支承，是填料塔應用較多的支承結構。

2.格柵板：

格柵板由格條、柵條以及邊圈組成。當塔徑小于800mm時，可采用整塊式格柵板；當塔徑大于800mm時，應采用分塊式格柵板。格柵板通常由碳鋼制成，當介質腐蝕性較大時，可采用不銹鋼制造。

3.波形板支承裝置：

波形板由開孔金屬平板沖壓為波形而成，在每個波形梁的側面和底部上開有許多小孔，上升的氣體從側面小孔噴出，下降的液體從底部小孔流下，使氣液在波形板上為分道逆流。波形板支承裝置適合于散堆填料的支承，但因其優良的性能，也常用于規整填料的支承，特別適用于直徑在1.5m以上的大塔。

4. 浮動式支承裝置

浮動式支承裝置是一種特殊設計的規整填料支承裝置，其特點在于支承結構能夠在一定程度上隨填料層的膨脹或收縮而浮動。這種設計有助于緩解填料層在操作過程中因溫度變化或壓力波動而產生的應力集中問題，從而提高填料層的穩定性和使用壽命。浮動式支承裝置通常采用彈性元件（如彈簧）或柔性連接件（如橡膠墊）來實現浮動功能。

這些支承裝置各有特點，選擇時需根據塔徑、填料種類及型號、塔體及填料的材質、氣液流率等因素綜合考慮：比如，確保支承裝置在各種工況下都能穩定支撐填料層不塌落。優化氣體和液體的流動分布，減少局部阻力，提高傳質效率。根據介質性質選擇耐腐蝕、耐高溫、高強度的材料制作支承裝置。確保支承裝置具有足夠的強度和剛度以承受填料及操作過程中的各種載荷。設計便于安裝和維護的支承裝置結構以降低運維成本。
