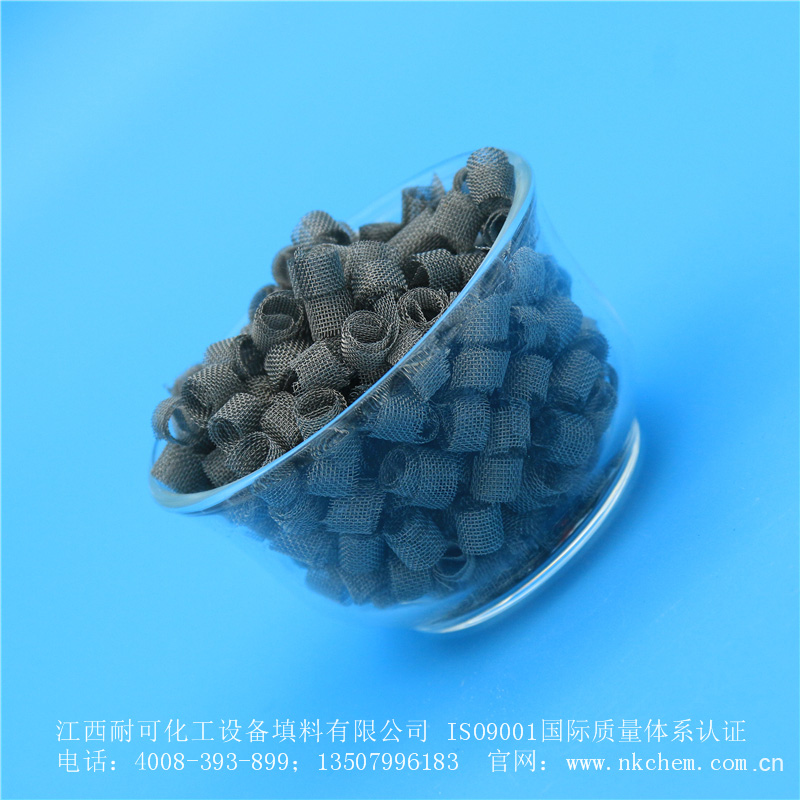

金屬θ環填料又稱狄克松填料（Dixon Ring）、Q網環填料，是一種小顆粒填料，用金屬絲網或刺孔板制成，填料的直徑與高度相等，目前使用的材料有：不銹鋼、黃銅、碳鋼、磷青銅等。由于金屬絲網的毛細作用，液體能很好地分散成膜，利于氣液兩項進行傳質、傳熱，可顯著消溝流等不穩定現象。θ環填料主要用于實驗室及小批量、高純度產品的分離過程。
金屬θ環填料的壓力降與氣速、液體噴淋量、物系的重度、表面張力、粘度、填料的特性因素有關，也與填料的預液泛處理有關。θ環填料的滯料量比同類的實體填料大，θ環的表面潤濕情況也比一般瓷環，成膜率高，因而效率也更高。θ環填料的理論板數隨氣速的提高而增大，隨填料的表面潤濕率的下降而降。
填料規格
mm
網目
塔徑
mm
理論板數
堆積密度
Kg/m3
比表面積
m2/m3
φ2×2
100
φ20～35
50～60塊/米
670
3500
φ3×3
100
φ20～50
40～50塊/米
520
2275
φ4×4
100
φ20～70
30～40塊/米
380
1525
φ5×5
100
φ20～100
20～30塊/米
295
1180
φ6×6
80
φ20～150
17～20塊/米
280
1127
φ7×7
80
φ20～200
14～17塊/米
265
1095
φ8×8
80
φ20～250
11～14塊/米
235
987
φ9×9
80
φ20～300
8～11塊/米
200
976
性能參數
下面數據的條件為全回流下操作，操作壓力為常壓，供使用參考：
Φ1.5×1.5在Φ13mm塔中壓力降為70～400mmH2O/米（甲苯基乙烷）
Φ2.5×2.5在Φ50mm塔中壓力降為55～250mmH2O/米（甲苯基乙烷）
Φ4×4在Φ50mm塔中壓力降為30～200mmH2O/米（水）
θ環填料的滯料量比同類的實體填料大，說明θ環的表面潤濕情況比一般瓷環，成膜率高，因而效率也更高。
θ環填料的理論板數隨填料尺寸和塔徑的增加而降，對于小直徑塔的填料來說，這一點更為顯，塔徑的增大使理論板數降的幅度很大（在Dr/d>10時，HETP＝0.8～1.2Dr,而當Dr/d>70時，填料效率顯著低）。
θ環填料的理論板數隨氣速的提高而增大，隨填料的表面潤濕率的下降而低。
我廠：江西耐可化工設備填料有限公司生產的網環填料質量層層把關，材質：304、316、316L（00Cr17Ni14Mo2）、2205、TA、TA2、銅質西塔環填料，均提供材質化驗單保證材質。
